光导照明系统安装方法

一、安装前准备

1、   勘察现场

根据图纸详细核查所有预留孔洞的位置、尺寸，是否与图纸标注相符合，如有误差及时与现场施工人员或甲方联系解决问题。

2 、工具准备

防护眼镜、防护手套、防护呼吸面罩、梯子、铁皮剪、机械钻、电动齿锯、喷液枪（喷射硅胶密封液）和其它零星工具。

二、光导照明系统安装

（一）预留孔形式

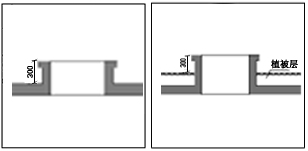

对于新建建筑我们采用预留孔的形式，与屋面整体防水。（图 1 ）

1 、清理预留孔及其周遍残余物体，确保施工的顺利进行及在安装时光导照明系统各部分装置内不落入灰尘。

2 、预套放防雨板、下管，以检查洞口及洞壁是否规则 , 然后对其进行整理使其规整 . （图 2 ）

3 、天花板孔洞定位 ( 也可预留 ) （图 3 ）

根据图纸标注确定光导照明系统室内安装位置，在天花板上标记，画出开孔形状，在中心钻一个小的定位孔，以确定开孔位置是否有管线或有足够的空间来安装光导照明系统。然后慢慢扩大口洞大小，直到所要求尺寸。

4 、清理天花板孔洞 .

5 、固定防雨板

将防雨板套在预留孔上，在防雨板与预留孔之间粘上一圈双面防水胶粘带，压实并使其与预留孔水泥面紧粘在一起，然后在防雨板上均匀打孔一圈 (5-6 个 ) 并安上膨胀螺栓使其固定在预留孔上。（图 4 ）

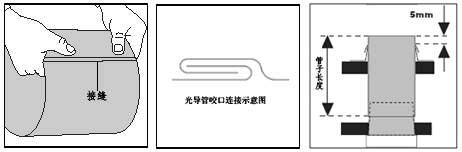

6 、组装光导管

将第一根光导管水平放置并使其有缝的一面朝上，把其带皱褶的一端插入第二根标准管径一端并用一把小刀在连接处划一圈，以便于以后撕掉内壁保护膜，再用 3 个铆钉加固并用铝薄胶带密封接口处和管道接缝处，用塑料将第一根光导管上口进行简单密封，以防止灰尘的进入，然后撕掉第二根管内的保护膜，以此类推，组装第三根、第四根、第五根……最后一根光导管两端均为标准管径并用塑料将其下口进行简单密封。（图 5 ）

7 、安装光导管

将组装好的光导管系统从防雨板上口慢慢的插入、调整，使其下端对准天花板口洞并伸出 ( 第一根光导管在顶部 ) 。光导管系统允许高出防雨板上口 5mm ，然后用四个 15mm 长自攻螺钉和垫圈将光导管系统和防雨板固定在一起并用浓度较高的硅胶密封剂或铝薄胶带对其进行密封处理。

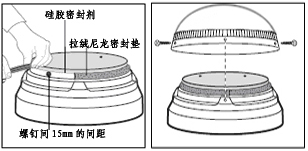

8 、安装采光罩

将顶部采光罩套放到防雨板上口之前，把第一节光导管口的塑料密封膜和管壁保护膜撕下。然后再防雨板上口外延紧贴一圈拉绒尼龙状密封条 ( 既能防止了灰尘或脏物的进入，又能允许亿特威光导照明系统正常地“呼吸”，以此防止可能发生的任何冷凝现象 ) ，再将预先钻有多孔的采光罩套放到防雨板上并用 15mm 长的自攻螺钉和垫圈，将采光罩与套圈或竖柱连接到一起。注意在定位时不能擦伤采光罩。 （图 6 ）

9 、光导管在天花板处的固定

光导管允许伸出天花板洞口 10mm ，将固定环套入光导管，以固定环紧贴在天花板上为准，用 3~5 个自攻螺钉将固定环固定在天花板上，然后再用 3~5 个铆钉将固定环与光导管连接在一起并用铝箔胶带对其连接处进行密封。（图 7 ）


10 、安装漫射器

安装漫射器之前 , 先将最后一节光导管口的塑料密封膜和管壁保护膜撕下。

将漫射器扣在装饰环上，在漫射器周边与装饰环的接缝处注入密封硅胶密封。然后在装饰环内部距上端 10mm 处紧粘一圈拉绒尼龙状密封条，最后将装饰环扣在固定环上。整个光导照明系统安装完毕。

（图 8 ）

（二）防雨板形式

对于钢结构建筑和改造建筑我们采用防雨板与屋面直接结合防雨的形式。

其安装过程与步骤基本与预留孔形式一样，只是在屋面开孔和安装防雨板时不同，下面针对此类建筑介绍一下屋面开孔和防雨板的安装。

1 、屋面开孔（图 9 ）

（ 1 ）根据图纸标注确定光导照明系统室内安装位置，在屋面上标记，画出开孔形状，在中心钻一个小的定位孔，以确定开孔位置是否有管线或有足够的空间来安装光导照明系统。然后慢慢扩大口洞大小，直到所要求尺寸。（图 10 ）

（ 2 ）清理洞口及其周遍残余物体

2 、防雨板的安装

将防雨板口与屋面洞口中心重合，放置在屋面上，用所配备的 45mm 长的螺钉固定防雨板。然后用毛毡、沥青、铅或其它的屋顶材料，在防雨板附近形成一个防水区。只对防雨板下面转角范围内进行上述防水处理，处理部分的高度不应低于 250mm 。

三、施工完毕

1 、检查系统安装是否合格，如不合格重新安装。

2 、清理施工现场。
